Шестисекторные барабаны
к станкам для сборки покрышек

Предназначены для сборки покрышек с посадочным диаметром от 18'' до 20''.

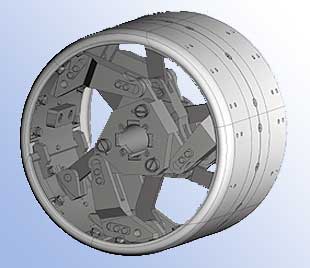

шестисекторные барабаны

    Конструкция обеспечивает:

  • замыкание секторов в рабочем положении, что создает повышенную окружную и аксиальную жесткость барабана при сборке покрышек;
  • зазоры на стыках секторов между плечиками и проставками раскрытого барабана не более 0,5 мм;
  • радиальное и торцевое биение не более 0,7 мм;
  • дискретное регулирование ширины путем замены проставок.
Дискретность шага регулирования согласовывается с Заказчиком.

Барабаны снабжены фиксаторами повышенной надежности, работающими синхронно с замыкающими элементами секторов. ══


ТЕХНИЧЕСКИЕ ДАННЫЕ
Посадочный диаметр покрышки, дюйм Диаметр барабана, мм Ширина барабана, мм Диаметр барабана в сложенном виде, мм Посадочный диаметр ступицы, мм Масса, кг Тип сборочного станка, в составе которого используется барабан
18 640 500-550
660-710
710-830		 460 70 240 СПД 2-660-900 М
20 575 450-500 488 70 170 СПД 2-660-900 М
20 620 420-470
470-520		 490 70 225 СПД 2-660-900 М
20 660 400-450
450-550
550-650		 495 70 275 СПД 2-660-900 М
Барабаны для покрышек с посадочным диаметром 18■, 20■ могут поставляться для комплектации станков типа СПД 2 всех модификаций.
