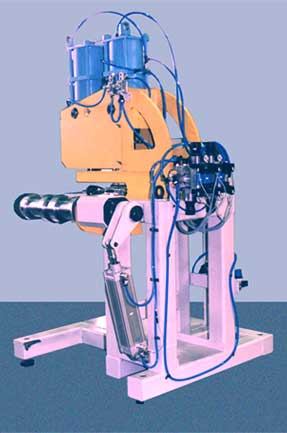

Пресс для вырубки окон
ПГЛ-1

Пресс предназначен для вырубки окон в гусеничных лентах к снегоходам ╚Тайга╩, ╚Буран╩.


ПГЛ-1 Пресс для вырубки окон


Система управления пресса выполнена на базе программируемого контроллера фирмы ╚Festo╩.
Пульт управления снабжен панелью оператора.
Пневмооборудование фирмы ╚Festo╩.
За счет оригинальной системы базирования и перемещения гусеницы вырубка окон производится без смещения относительно намеченных для окон мест в автоматическом режиме.


ТЕХНИЧЕСКИЕ ДАННЫЕ
Расстояние между направляющими роликами 1050 мм
Диаметр направляющих роликов 160 мм
Ширина направляющих роликов 500 мм
Плечо подвеса натяжного ролика 850 мм
Усилие пресса, (при 0,6 МПа) 32000 Н
Длина обрабатываемой гусеницы
наименьшая
наибольшая

2700
4000

мм
мм
Ширина гусеницы наибольшая 500 мм
Расстояние между центрами окон гусеницы 225 или 351 мм
Шаг гусеницы
наименьший
наибольший

50
80

мм
мм
Производительность проектная 10 шт/ч
Параметры электросети
напряжение
частота

220
50╠1

В
Гц
Установленная мощность 0,12 кВт
Давление в пневмосистеме 0,63╠0,06 МПа
Габаритные размеры 3190(1356*)х1460х2145 мм
Масса 1250 кг
* Без стоек защитного светового барьера.

По желанию Заказчика может быть разработана и изготовлена оснастка к прессу на другие типы гусеничных лент.
